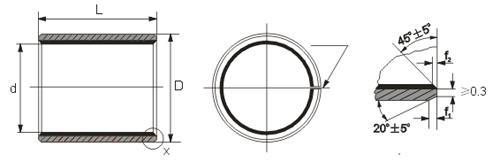

SF-1系列轴承标准尺寸（SF-1、SF-1T、SF-1W、SF-1P、SF-1D、SF-1B、SF-1S、SF-1SS）
〈SF-1系列轴承标准尺寸（SF-1、SF-1T、SF-1W、SF-1P、SF-1D、SF-1B、SF-1S、SF-1SS）
Unit(单位):mm
d
内径 		D
外径 		轴径 座孔H7 壁厚 f1 f2 L
Min. Max. 6 8 10 12 15 20 25 30 40 50
6 8 6 8 0.980 1.005 0.5 0.3 0606 0608 0610
8 10 8 10 0806 0808 0810 0812 0815
10 12 10 12 1006 1008 1010 1012 1015 1020
12 14 12 14 1206 1208 1210 1212 1215 1220 1225
13 15 13 15 1310 1320
14 16 14 16 1410 1412 1415 1420 1425
15 17 15 17 1510 1512 1515 1520 1525
16 18 16 18 1610 1612 1615 1620 1625
17 19 17 19 1710 1712 1720
18 20 18 20 1810 1812 1815 1820 1825
20 23 20 23 1.475 1.505 0.8 0.4 2010 2012 2015 2020 2025 2030
22 25 22 25 2210 2212 2215 2220 2225 2230
24 27 24 27 2415 2420 2425 2430
25 28 25 28 2510 2512 2515 2520 2525 2530 2540 2550
28 32 28 32 1.970 2.005 1.0 0.5 2815 2820 2825 2830 2840
30 34 30 34 3012 3015 3020 3025 3030 3040
32 36 32 36 3220 3230 3240
35 39 35 39 3512 3515 3520 3525 3530 3540 3550
38 42 38 42 3815 3830 3840
40 44 40 44 4012 4020 4025 4030 4040 4050
〈SF-1系列轴承标准尺寸（SF-1、SF-1T、SF-1W、SF-1P、SF-1D、SF-1B、SF-1S、SF-1SS）
d D 轴径 座孔H7 壁厚 f1 f2 L
Min. Max. 20 25 30 40 50 60 70 80 100
45 50 45 50 2.460 2.505 1.2 0.6 4520 4525 4530 4540 4550
50 55 50 55 5020 5030 5040 5050 5060
55 60 55 60 5530 5540 5550 5560
60 65 60 65 6030 6040 6050 6060 6070
65 70 65 70 6530 6540 6550 6560 6570
70 75 70 75 7040 7050 7060 7070 7080
75 80 75 80 7530 7540 7550 7560 7570 7580
80 85 80 85 2.440 2.490 1.4 0.7 8040 8050 8060 8070 8080 80100
85 90 85 90 8540 8560 8580 85100
90 95 90 95 9040 9050 9060 9080 90100
95 100 95 100 9550 9560 9580 95100
100 105 100 105 10050 10060 10080
105 110 105 110 10560 10580
110 115 110 115 11060 11080
120 125 120 125 2.415 2.465 1.6 0.8 12060 12080 120100
125 130 125 130 12560 125100
130 135 130 135 13060 13080 130100
140 145 140 145 14060 14080 140100
150 155 150 155 15050 15060 15080 150100
160 165 160 165 16060 16080 160100
180 185 180 185 18080 180100
190 195 190 195 19080 190100
200 205 200 205 20060 20080 200100
220 225 220 225 22080 220100
250 255 250 255 25080 250100
260 265 260 265 26080 260100
280 285 280 285 28080 280100
300 305 300 305 30080 300100
