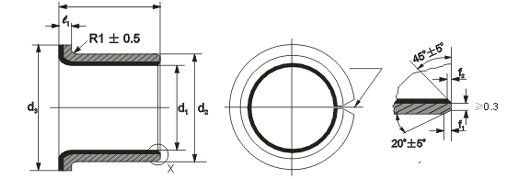

SF-1F 系列轴承标准尺寸（SF-1、SF-1T、SF-1W、SF-1P、SF-1D、SF-1B）
| 〈SF-1F 系列轴承标准尺寸（SF-1、SF-1T、SF-1W、SF-1P、SF-1D、SF-1B） | |||||||||
|
|||||||||
|
Unit(单位):mm
|
|||||||||
|
轴径
|
座孔H7
|
代号
|
尺寸
|
f1
|
f2
|
||||
|
d1
|
d2
|
d3±0.25
|
L±0.25
|
l1-0.2
|
|||||
|
6-0.013
-0.028 |
8+0.015
|
06040
|
6
|
8
|
12
|
|
1
|
0.6
|
0.3
|
|
06070
|
7
|
||||||||
|
8-0.013
-0.028 |
10+0.015
|
08055
|
8
|
10
|
15
|
5.5
|
|||
|
08075
|
7.5
|
||||||||
|
10-0.016
-0.034 |
12+0.018
|
10070
|
10
|
12
|
18
|
7
|
|||
|
10090
|
9
|
||||||||
|
10120
|
12
|
||||||||
|
12-0.016
-0.034 |
14+0.018
|
12070
|
12
|
14
|
20
|
7
|
|||
|
12090
|
9
|
||||||||
|
12120
|
12
|
||||||||
|
14-0.016
-0.034 |
16+0.018
|
14120
|
14
|
16
|
22
|
12
|
|||
|
14170
|
17
|
||||||||
|
15-0.016
-0.034 |
17+0.018
|
15090
|
15
|
17
|
23
|
9
|
|||
|
15120
|
12
|
||||||||
|
15170
|
17
|
||||||||
|
16-0.016
-0.034 |
18+0.018
|
16120
|
16
|
18
|
24
|
12
|
|||
|
16170
|
17
|
||||||||
|
18-0.016
-0.034 |
20+0.021
|
18120
|
18
|
20
|
26
|
12
|
|||
|
18170
|
17
|
||||||||
|
18200
|
20
|
||||||||
|
20-0.020
-0.041 |
23+0.021
|
20115
|
20
|
23
|
30
|
11.5
|
1.5
|
0.6
|
0.4
|
|
20165
|
16.5
|
||||||||
|
20215
|
21.5
|
||||||||
|
22-0.020
-0.041 |
25+0.021
|
22150
|
22
|
25
|
32
|
15
|
|||
|
22200
|
20
|
||||||||
|
25-0.020
-0.041 |
28+0.021
|
25115
|
25
|
28
|
35
|
11.5
|
|||
|
25165
|
16.5
|
||||||||
|
25215
|
21.5
|
||||||||
|
30-0.020
-0.041 |
34+0.025
|
30160
|
30
|
34
|
42
|
16
|
2
|
1.2
|
0.4
|
|
30260
|
26
|
||||||||
|
35-0.025
-0.050 |
39+0.025
|
35160
|
35
|
39
|
47
|
16
|
|||
|
35260
|
26
|
||||||||
|
40-0.025
-0.050 |
44+0.025
|
40260
|
40
|
44
|
53
|
26
|
|||
|
40400
|
40
|
||||||||
