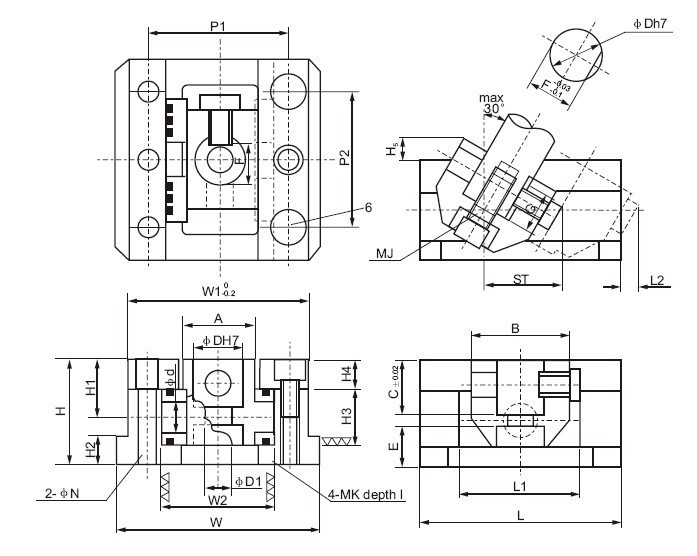

KOCU-S 万向滑座.斜導柱座.斜楔斜顶座
KOCU-S 万向滑座.斜導柱座.斜楔斜顶座
,
∅D ∅d ∅D1 A B C E F G MJ H H1 H2 H3
KOCU-S-8 8 7 4.5 11 20 8 10 7 8 M4 22 12.5 5 11
KOCU-S-10 10 7 5.5 15 25 10 12.5 9 9 M5 27 13 5 15
KOCU-S-12 12 10 7 17 25 12 15 11 10 M6 32 18 7 16
KOCU-S-16 16 12 9 22 30 16 15 14.5 12 M8 36 20 8 20
KOCU-S-20 20 14 11 26 40 20 16 18 16 M10 42 23 11 22
KOCU-S-25 25 16 14 32 45 25 17 22.5 20 M12 50 28 15 26
KOCU-S-30 30 18 14 38 50 30 17 27 25 M12 55 30 15 30
KOCU-S-35 35 20 14 45 60 35 18 32 30 M12 62 35 15 34
KOCU-S-40 40 25 18 55 70 40 19 36 35 M16 70 40 15 44
KOCU-S-45 45 30 18 60 80 45 24 40 40 M16 80 45 15 50
H4 H5 L L1 L2 W W1 W2 p1 p2 MK ∅N corse
KOCU-S-8 7 10.5 32 20 3.6 33 30 19 24 20 M3 3 10
KOCU-S-10 8 11.3 45 25 4.5 45 40 25 32 30 M4 4 18
KOCU-S-12 10 4 50 30 5 57 51 31 39 35 M6 6 20
KOCU-S-16 10 5 65 40 5 65 58 38 46 40 M6 6 25
KOCU-S-20 12 8 80 50 5 80 72 44 56 55 M8 8 30
KOCU-S-25 15 8 90 55 6 93 85 52 66 65 M10 10 35
KOCU-S-30 15 9 100 60 7 101 93 60 74 70 M10 10 40
KOCU-S-35 18 10 120 75 8 120 110 70 85 80 M12 10 45
KOCU-S-40 18 12 135 85 8 130 120 80 95 90 M12 10 50
KOCU-S-45 20 14 150 95 10 140 130 90 105 110 M12 10 55
